Primeiramente selecione INSERT, CURVE e HEXIAL/SPIRAL, conforme ilustração acima
Logo após escolhemos o plano onde será desenhado nosso espiral, no nosso caso, escolheremos o TOP PLANE

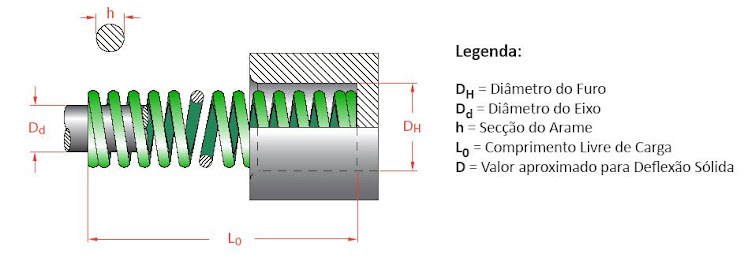

Para o nosso exercício iremos escolher uma mola que suporta cargas leves onde escolheremos o diâmetro do arame(h)= 1.1 mm, o diâmetro da deflexão sólida(D)= 8 mm, e o comprimento livre de carga (Lo)= 32 mm .
Conforme ilustração acima, colocamos em defined by: HEIGHT AND REVOLUTION, em Parameters colocaremos em Height: 32 mm em Revolution: 10 e Start Angle: 180 deg, deixamos em Clockwise e nosso desenho ficará conforme mostra a ilustração acima
Seleciona-se o Right Plane para começarmos a desenhar o diâmetro do arame de nossa mola
Desenha-se então o círculo com diâmetro de 1.1 mm, conforme a ilustração acima
Agora iremos utilizar o comando Sweep, para a conclusão de nossa mola, para isso entramos em INSERT, BOSS/BASE e SWEEP, conforme podemos ver na ilustração acima
Agora selecionamos o SKETCH onde diz Profile e HELIX/SPIRAL onde diz Path, conforme ilustração acima
Agora construimos um plano de referência, apartir do Top plane com 32 mm, para efetuarmos o corte da mola,
Aqui podemos visualizar o plano escolhido, apartir do top plane, para a criação de nosso outro plano, conforme a ilustração acima
Agora selecionamos o Top Plane para efetuarmos o corte da mola, conforme mostrado acima
Desenhamos um quadrado, conforme a ilustração acima
E selecionamos o comando CUT, com a opção UP TO NEXT, conforme mostrado acima
Terminado, efetuamos o mesmo procedimento para a outra extremidade, sendo que neste caso selecionamos o Front Plane, conforme ilustração
Após finalizada essa etapa, nossa mola está pronta e fica conforme mostra a ilustração acima.
